카메라 관리
프로젝트에 사용할 항공/드론 카메라를 등록하고 관리합니다.
카메라 페이지 접근
- 네비게이션 → "카메라" 클릭
- 대시보드 → 카메라 카드 클릭

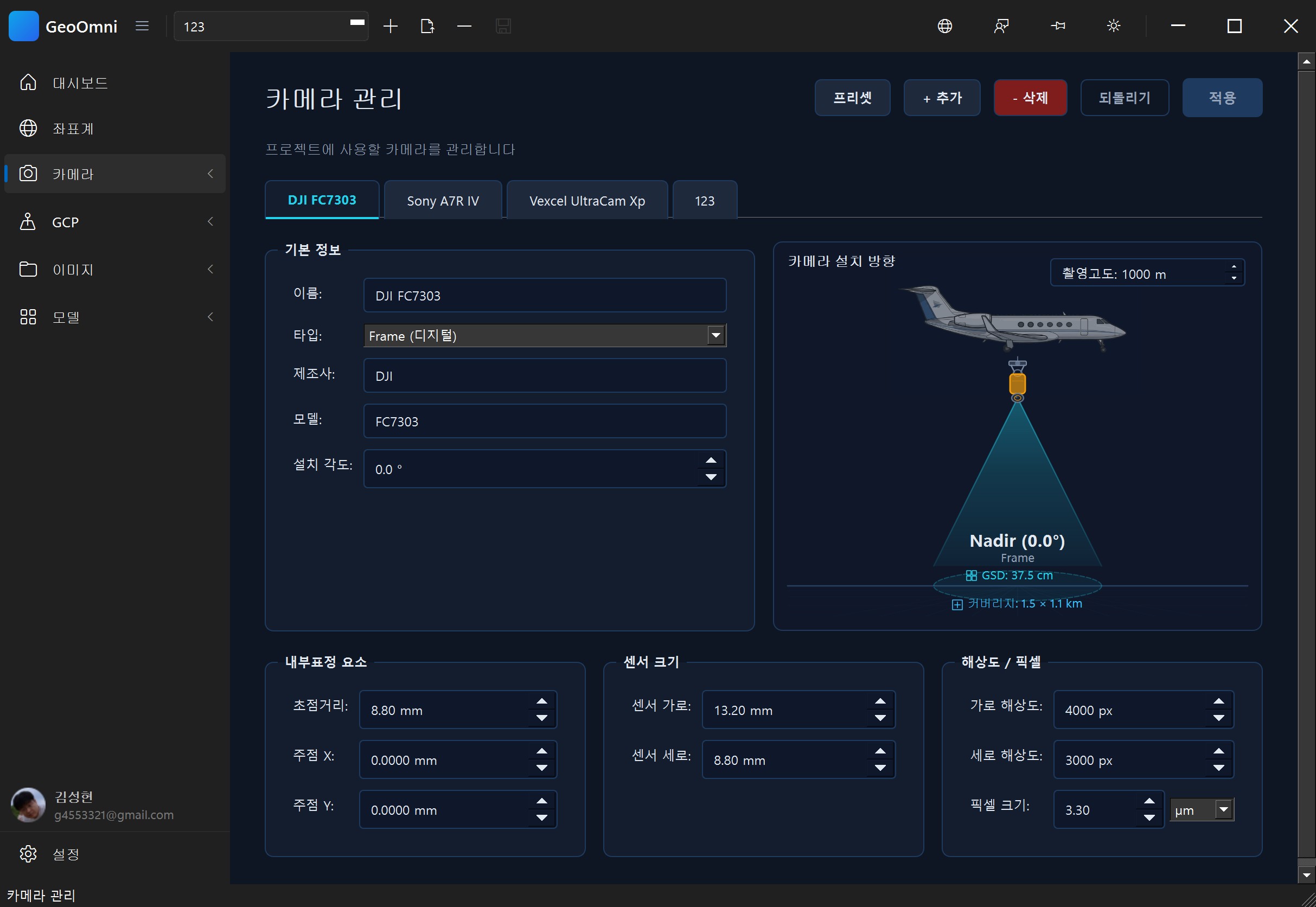

화면 구성
카메라 페이지는 상단 헤더와 하단 상세 정보 영역으로 구성됩니다.
헤더 버튼
| 버튼 | 기능 |
|---|---|
| 프리셋 | 내장/사용자 카메라 프리셋에서 선택 |
| + 추가 | 새 카메라 등록 |
| - 삭제 | 선택된 카메라 삭제 |
| 되돌리기 | 수정 전 값으로 복원 (변경 시 활성화) |
| 적용 | 수정 내용 저장 (변경 시 활성화) |
상세 정보 (3카드 레이아웃)
| 카드 | 필드 |
|---|---|
| 내부표정 요소 | 초점거리(mm), 주점 X(mm), 주점 Y(mm) |
| 센서 크기 | 센서 가로(mm), 센서 세로(mm) |
| 해상도/픽셀 | 가로 해상도(px), 세로 해상도(px), 픽셀 크기(μm/mm 선택) |
카메라 추가
- [+ 추가] 버튼 클릭
- 이름, 제조사, 모델, 타입 등 입력
- 내부표정 요소(초점거리, 주점) 입력
- 해상도 및 센서 크기 입력
- [적용] 클릭하여 저장
프리셋 사용
[프리셋] 버튼 클릭 시 대화상자가 열립니다.
- 34개 내장 프리셋 제공 (대형 프레임, 라인 스캐너, UAV, 필름)
- 필터: 디지털/아날로그/사용자 정의
- 검색: 이름/제조사/모델 검색
| 카테고리 | 주요 카메라 |
|---|---|
| 대형 프레임 | Leica DMC III, Vexcel UltraCam Xp/X/Eagle, Phase One iXM |
| 라인 스캐너 | Leica ADS100, ADS80 |
| UAV/드론 | DJI Zenmuse P1, Mavic 3E, Phantom 4 RTK, Sony A7R IV/V |
| 필름 | Leica RC-30, Zeiss RMK, Wild RC-5a |
사용자 프리셋
현재 카메라 설정을 [현재 카메라를 저장] 버튼으로 사용자 프리셋에 저장할 수 있습니다.
카메라 타입
| 타입 | 설명 |
|---|---|
| Frame (디지털) | 일반 프레임 카메라 |
| LineScanner (디지털) | 라인 스캐너 (ADS 등) |
| UAV (디지털) | 드론 탑재 카메라 |
| Film (아날로그) | 필름 카메라 (피듀셜 마크 기반) |
센서 연동 규칙
- 픽셀 크기(마스터) 변경 → 센서 크기 자동 계산 (해상도 × 픽셀 크기)
- 해상도 변경 → 센서 크기 자동 계산
- 센서 크기 변경 → 해상도 자동 계산 (센서 크기 / 픽셀 크기)
- 픽셀 크기는 항상 사용자가 지정한 값 유지
MCP 명령
| 명령 | 설명 |
|---|---|
camera.add |
카메라 추가 |
camera.update |
카메라 수정 |
camera.remove |
카메라 삭제 |
camera.getList |
카메라 목록 조회 |
camera.select |
카메라 선택 |
camera.reload |
폼 되돌리기 |
